板翅式换热器

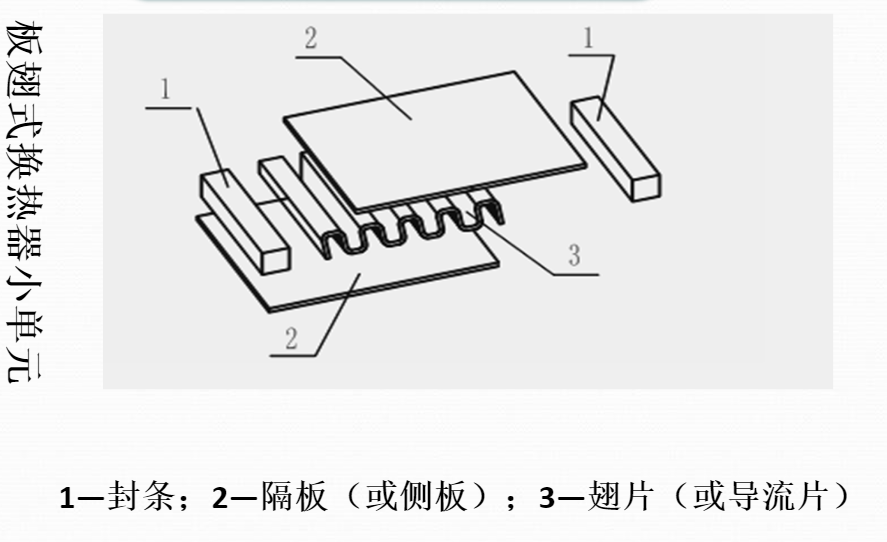

    板翅式换热器单元主要由封条，隔板，翅片组成如图1所示，其中翅片分为平直翅片，锯齿翅片，波纹性翅片，多孔形翅片，各种翅片阻力不同，适用场合不同，根据换热要求，选择合适的翅片，可以实现面积最小化。封条主要存在于换热单元的四周，将介质与外界隔开。隔板作用是分隔流体和复合钎焊，材质主要为金属复合板，是在母体金属表面覆盖一层钎料合金，在钎焊时融化，使翅片，隔板，和金属平板焊接成一体。

    板翅式换热器优点：

1：间壁式换热，换热介质不接触。

2：紧凑式换热器，占地面积小。

3：高效换热器，传热系数高。

4：质量轻，换热器用铝合金组成，重量约为管式的1/10.

5：小温差换热，最小可以达到1度温差。

6：耐压高：最高可以承受10MPa压力。

板翅式换热器缺点:

1：易堵塞，翅片节距较小，因此适用与教干净的流体，流体中不能有固体。

2：不耐腐蚀，对铝合金有腐蚀性的介质不适用，影响使用寿命。
