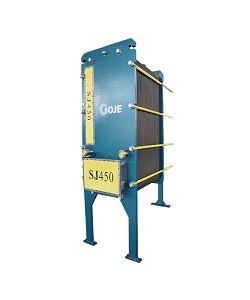

升膜板式蒸发器

每组由不同形式的两张板片组成，物料从板片下端中间进入，汽水混合物从板片上端大异形口出去；蒸汽从板片上端小异形口进入，冷凝水从下端左、右开口出去。采用低阻力波纹，使介质均匀分布，阻力小、效率高

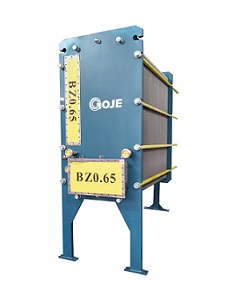

升降膜板式蒸发器

升膜蒸发器一组有4张板片，4个板间通道，物料从第一个通道下端的左右开口处进入（升膜），从板片上端穿过第二个通道进入第三个通道，从下端大方口出去（降膜）；第一、第三通道均为蒸汽通道，蒸汽从板片侧面方口进入，换热后冷凝水从板片下端侧面出去

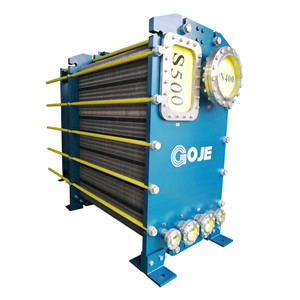

降膜板式蒸发器

每组由不同形式的两张板片组成，物料从板片上端的左右开口进入，汽水混合物从下端中间大方口出去；蒸汽从板片上端中间的大口进入，冷凝水从下端左、开口出去。采用低阻力波纹，使介质均匀分布，阻力小、效率高。

升膜板式蒸发器

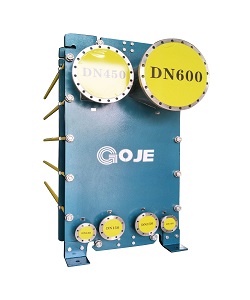

升降膜板式蒸发器

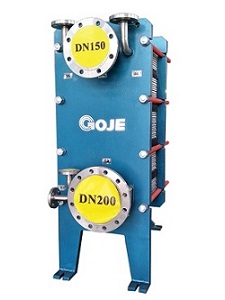

升降膜板式蒸发器

升膜蒸发器一组有4张板片，4个板间通道，物料从第一个通道下端的左右开口处进入（升膜），从板片上端穿过第二个通道进入第三个通道，从下端大方口出去（降膜）；第一、第三通道均为蒸汽通道，蒸汽从板片侧面方口进入，换热后冷凝水从板片下端侧面出去
