盘式冷却超级器

发布时间:2023-11-12 12:11:00     浏览次数:1117

盘式冷却超级结晶器为立式,冷却盘串联安装在中心轴上,在减速机的动力下以1.1rpm的转速匀速转动,所有冷却盘沉浸在结晶器内需要预结晶或结晶的物料中,盘内为特殊设计的冷却水通道。结晶器配置了12组冷却盘,冷却水从底部中心轴进入最下层冷却盘后,通过内部管道依次进入上一组冷却盘。每组冷却盘相当于一组总厚度为60mm直径3200mm的高效板式换热器,逐级冷却糖液以保持物料的过饱和度来保证结晶过程的连续性,从而形成结晶所需的温度梯度。预晶后的物料从设备顶部注入,与冷却盘外表面接触逐级换热冷却降温,晶体和溶液在盘面刮刀和重力悬浮的双重作用下,整体呈螺旋式下降,至最底部冷却盘后结晶完成。

盘式冷却结晶器

通过优化工艺及结构,新一代盘式冷却超级结晶器其称为超级,具有比其他结晶器明显的性能特点:

□  12组冷却盘依次串联,冷却结晶能力最低为2.6㎡/m³;

□  物料与冷却盘全平面接触换热冷却,径向温差精度0.5℃;

□  冷却盘物料下降通道为反向螺旋式下降,无物料短路及串料;

□  盘面平面度不大于3mm,上下盘面安装有可调式刮刀,起挂料和搅拌双重作用;

□  可配备高捷单通道双逻辑控制超级控温撬装系统及软件,将会达到冷却结晶的最佳效果。

应用领域:

□  一水葡萄糖、异麦芽酮糖、甘露醇、木糖醇等中低粘度物料的结晶。

标准规格范围

冷却盘   高度(mm) 直径(mm)  结晶容积(m³) 冷却面积(㎡)  冷却能力(㎡/m³)

12    14819      3200         70            183            2.61

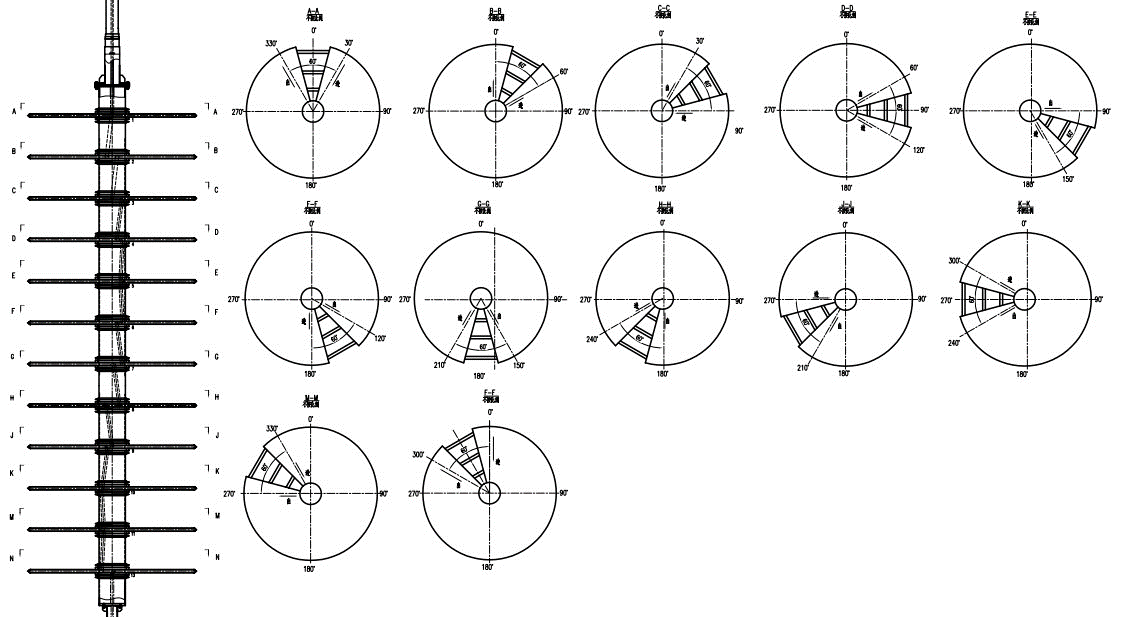

盘式冷却结晶器

技术创新与进步:

□  按结晶降温曲线设计的单双回路冷却系统结构

□  配备0速启动变频器及大扭矩硬齿面齿轮减速机,无冲击,转速可调;

□  特殊设计的无短路串料冷却盘串联式螺旋构型:

□  特殊设计的旋转式物料分配器,物料在结晶器截面均匀布撒;

□  高精度底部支架机构,底部单端面机封与轴承一体化安装,消除了泄露风险;

□  低能耗、高精度设计思路,温差拟合±0.5℃;

□  …………
